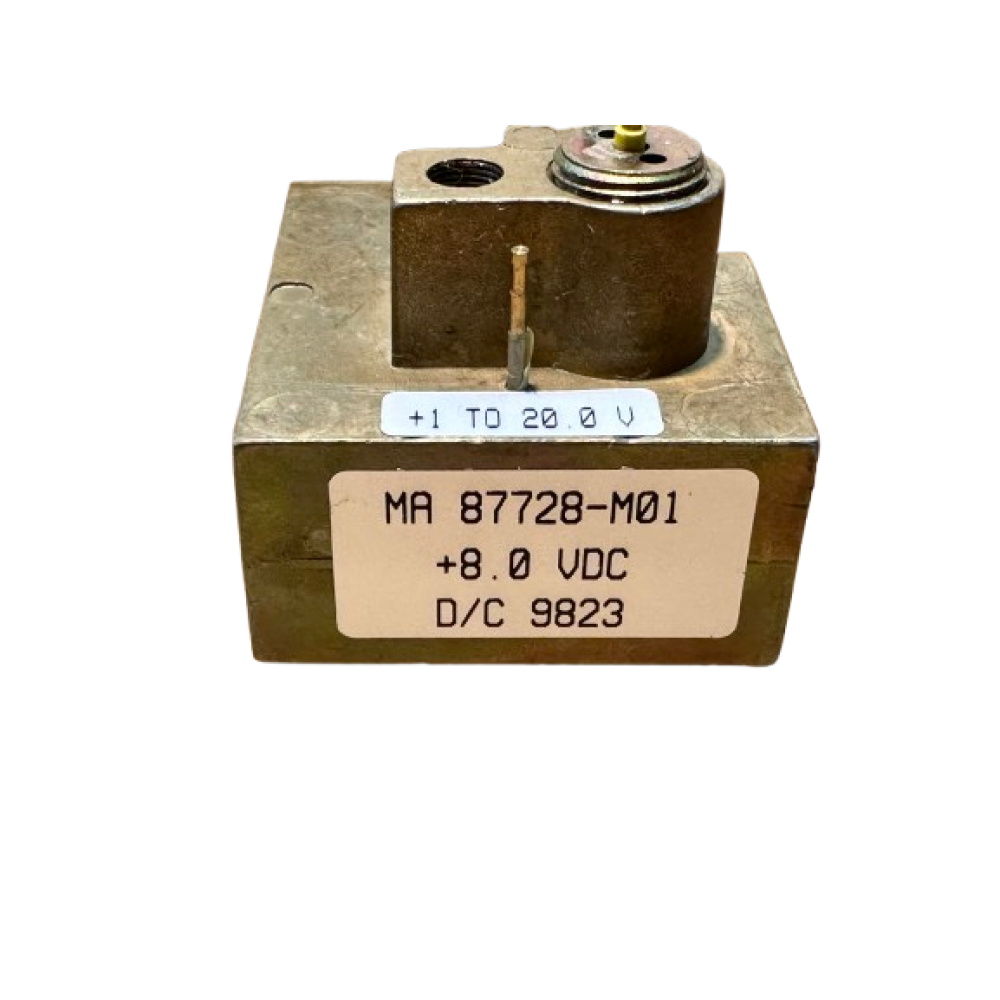

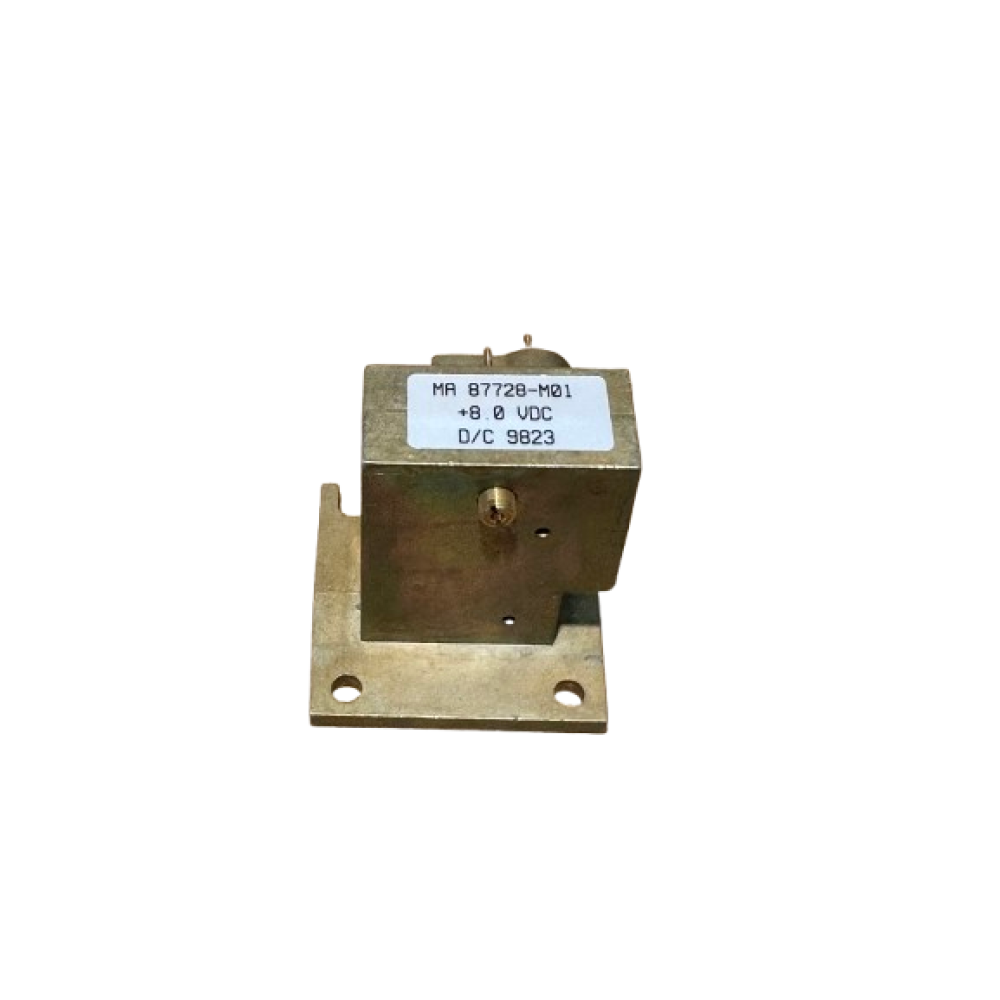

Ο MA87728-M01 είναι ένας πομποδέκτης μικροκυμάτων X-Band Gunn oscillator με varactor συντονισμό, σχεδιασμένος για εφαρμογές FM Doppler radar. Προσφέρει συχνότητα λειτουργίας 10.525 GHz, ηλεκτρονικό tuning ≥50 MHz και ενσωματωμένο mixer για ανίχνευση κίνησης, ταχύτητας και απόστασης. Ιδανικός για αισθητήρες κίνησης, ραντάρ μικρής εμβέλειας και βιομηχανικά συστήματα μέτρησης.

Τεχνικά Χαρακτηριστικά

Παράμετρος: Συχνότητα λειτουργίας (Mechanical Tuning)
Σύμβολο: F
Τιμή: 10.525 GHz ±25 MHz
Σημείωση: Ρύθμιση εργοστασίου στους 25°C

Παράμετρος: Ισχύς εξόδου
Σύμβολο: POUT
Ελάχιστη: 5 mW
Τυπική: 10 mW
Σημείωση: Θερμοκρασία -30°C έως +70°C

Παράμετρος: Ελάχιστο ανιχνεύσιμο σήμα επιστροφής
Σύμβολο: SENS
Ελάχιστο: -95 dBc

Παράμετρος: Εύρος ηλεκτρονικού συντονισμού
Σύμβολο: FTUNING
Ελάχιστο: 50 MHz

Παράμετρος: Τάση συντονισμού Varactor
Σύμβολο: VVAR
Εύρος: +1 έως +20 VDC

Παράμετρος: Τάση λειτουργίας Gunn
Σύμβολο: VGUNN
Τυπική τιμή: +8 VDC
Σημείωση: Καθορίζεται από το εργοστάσιο

Παράμετρος: Ρεύμα λειτουργίας Gunn
Σύμβολο: IOP
Τυπική τιμή: 150 mA
Μέγιστο: 200 mA

Παράμετρος: Ρεύμα εκκίνησης Gunn
Σύμβολο: ITH
Μέγιστο: 240 mA

Παράμετρος: Μεταβολή συχνότητας με θερμοκρασία
Σύμβολο: ΔF/ΔT
Τιμή: ±25 MHz

Παράμετρος: Προτεινόμενο φορτίο εξόδου
Σύμβολο: LOAD
Μέγιστο: 1.5 : 1 SWR

Παράμετρος: Εύρος συχνότητας IF
Σύμβολο: FIF
Εύρος: 10 Hz – 3 kHz

Παράμετρος: Αντίσταση επιστροφής mixer
Τιμή: 1000 Ω

Παράμετρος: Waveguide
Τύπος: WR-90 / UG-39U

Παράμετρος: Σύνδεση IF
Τύπος: Solder Pin

Παράμετρος: Θερμοκρασία λειτουργίας
Σύμβολο: TOP
Εύρος: -30°C έως +70°C
