Επαγγελματικό RF Power Combiner 2 εισόδων, σχεδιασμένο για εφαρμογές υψηλής ισχύος στην περιοχή UHF 470–862 MHz.
Χρησιμοποιείται για τον συνδυασμό δύο RF σημάτων ίσης φάσης και στάθμης σε μία κοινή έξοδο, σε συστήματα broadcast, headend, αναμεταδότες και RF εργαστήρια.

Η κατασκευή βασίζεται σε microstrip / Wilkinson topology, εξασφαλίζοντας χαμηλές απώλειες, υψηλή απομόνωση μεταξύ των εισόδων και άριστή προσαρμογή αντίστασης. Το module είναι εσωτερικής χρήσης, χωρίς RF connectors, με solder tabs για απευθείας σύνδεση σε καλωδιώσεις ή ενισχυτικά στάδια.

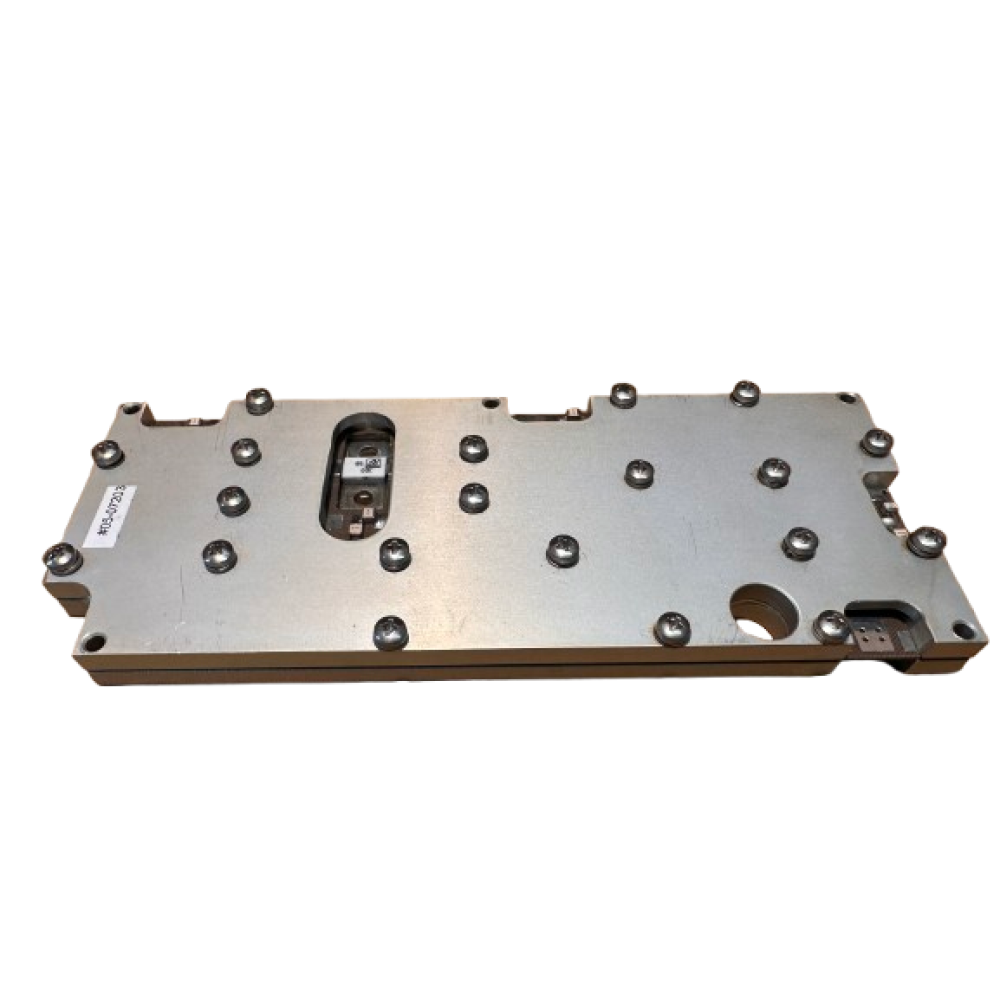

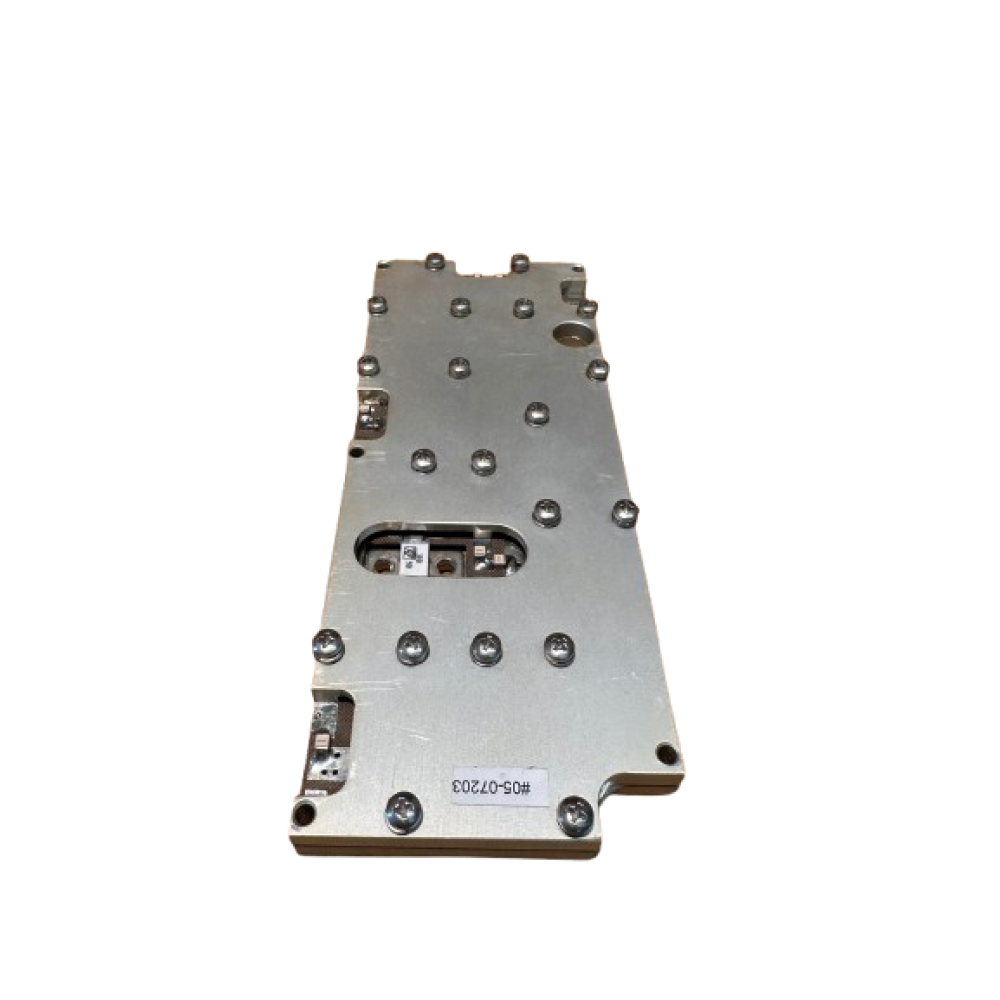

Η μεταλλική βάση προσφέρει αποτελεσματική απαγωγή θερμότητας και ηλεκτρομαγνητική θωράκιση, καθιστώντας το κατάλληλο για συνεχή λειτουργία σε απαιτητικά περιβάλλοντα.

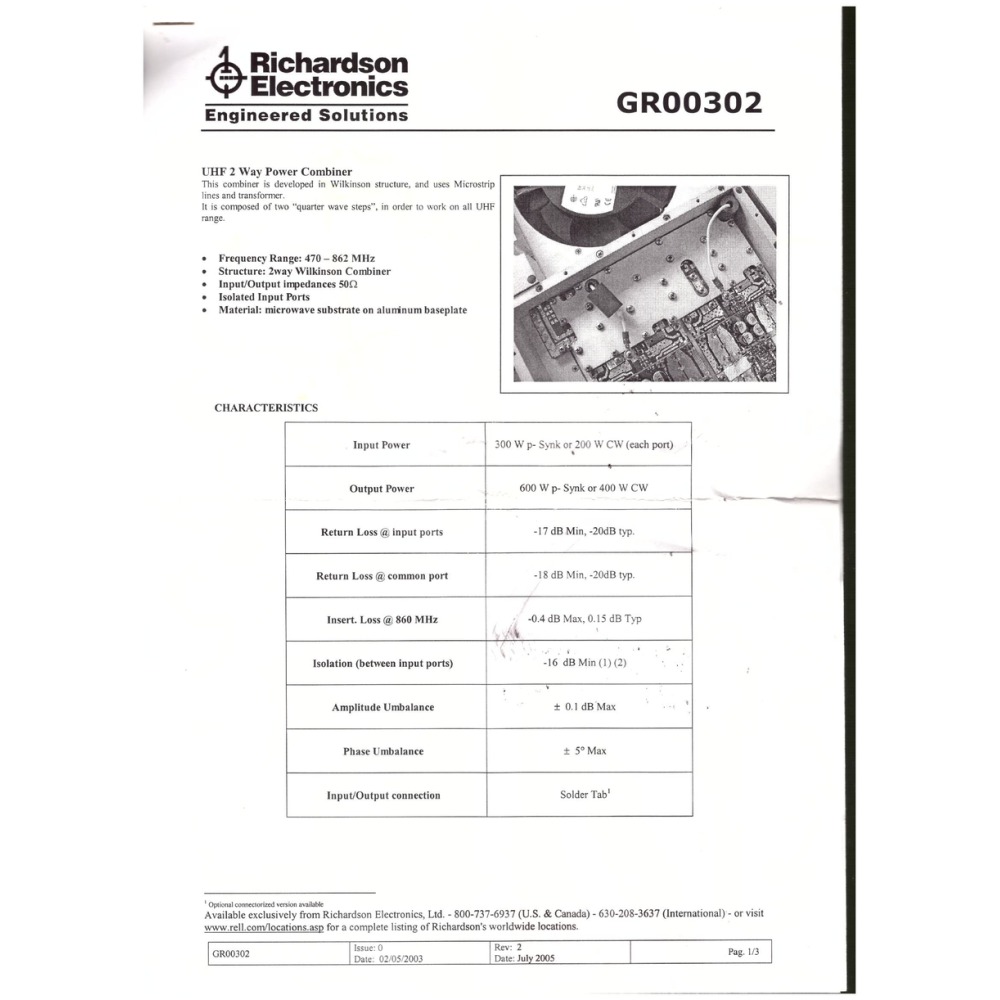

Τεχνικά Χαρακτηριστικά

• Τύπος: RF Power Combiner 2-Way

• Συχνότητα λειτουργίας: 470 – 862 MHz

• Αντίσταση: 50 Ω

• Μέγιστη ισχύς εισόδου (ανά κανάλι): έως 200 W CW

• Μέγιστη ισχύς εξόδου: έως 400 W CW

• Insertion Loss: ~0.15 dB (typ.)

• Isolation μεταξύ εισόδων: ≥16 dB

• Return Loss: ≥18 dB

• Ασυμμετρία πλάτους: ±0.1 dB

• Ασυμμετρία φάσης: ±5°

• Σύνδεση: Solder tabs (χωρίς connectors)

• Κατασκευή: Microstrip σε microwave substrate με μεταλλική βάση

• Χρήση: Εσωτερικό module (internal RF assembly)

Εφαρμογές

• Broadcast & TV Headend συστήματα

• UHF πομποί & ενισχυτές ισχύος

• RF combiners για αναλογικά ή ψηφιακά σήματα

• RF test benches & εργαστηριακές εφαρμογές

• Επισκευή ή αναβάθμιση παλαιότερων επαγγελματικών συστημάτων
